Desenhos Técnicos
Categorias
Base Concreto
Base Deck Metálico
Base Madeira, Placa OSB, Painel Wall e Chapa Cimentícia
Informações Básicas
Sub Categorias
Arremate periférico
Configuração Topflat
Corte típico
Escoamento pluvial
Fixação da base
Perfuração

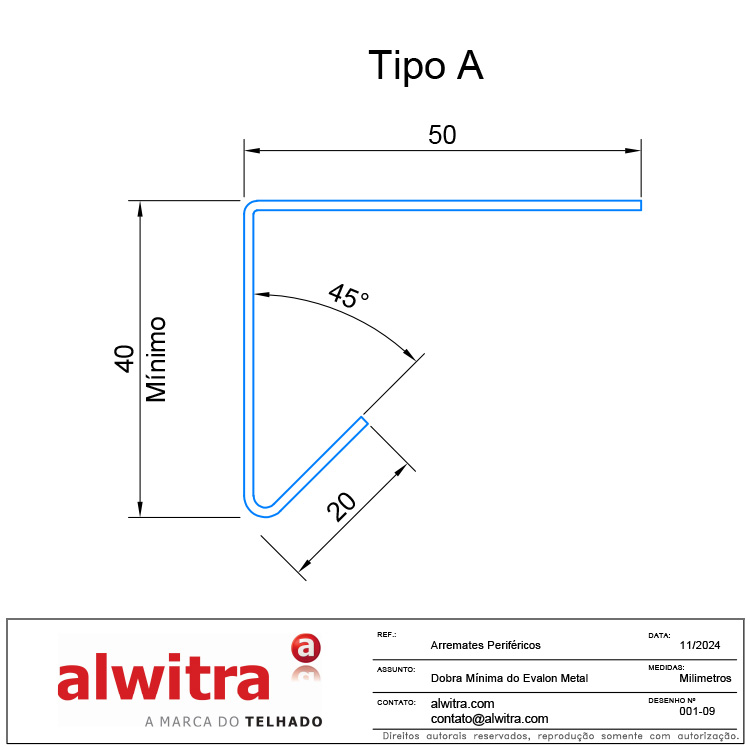

001-09 - Dobra mínima do Metal Evalon®
002-10 - Afastamento
003-06 - Parafuso sob a manta

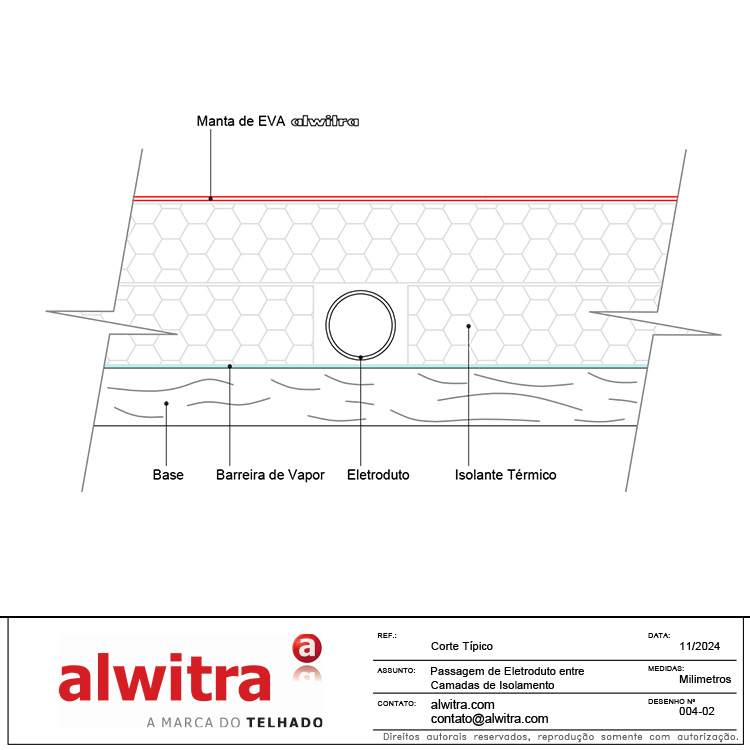

004-02 - Passagem de eletroduto entre camadas de isolamento
100-11 - Com fixação mecânica e isolante térmico
101-09 - Manta EVA aderida sobre a base
102-04 - Manta Evalon® aderida com isolante térmico
103-01 - Configuração Simples
104-01 - Configuração Standard
105-01 - Configuração Rígida
117-09 - Platibanda com rufo de Metal Evalon®
118-09 - Platibanda c/ isolante e rufo de Metal Evalon®

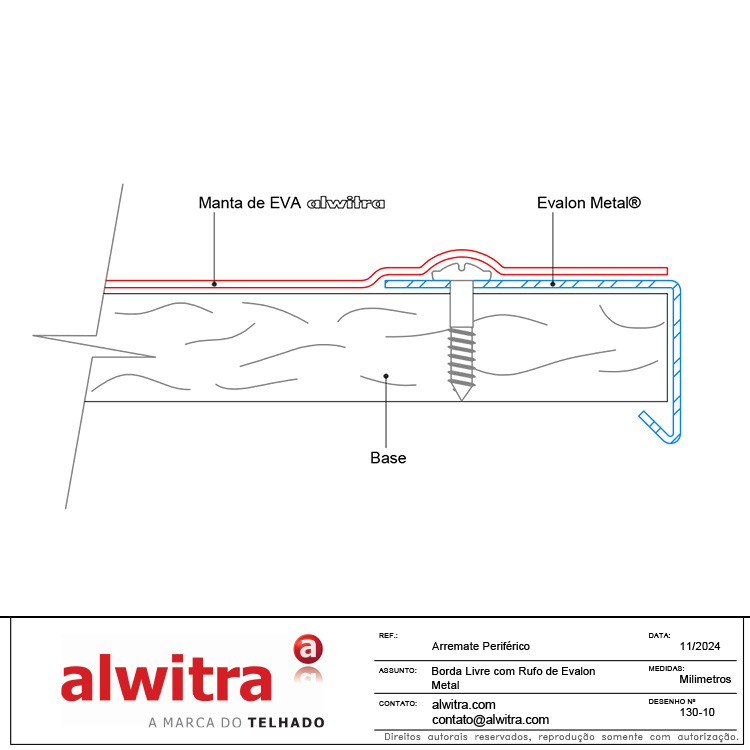

130-10 - Borda livre com rufo de Metal Evalon®

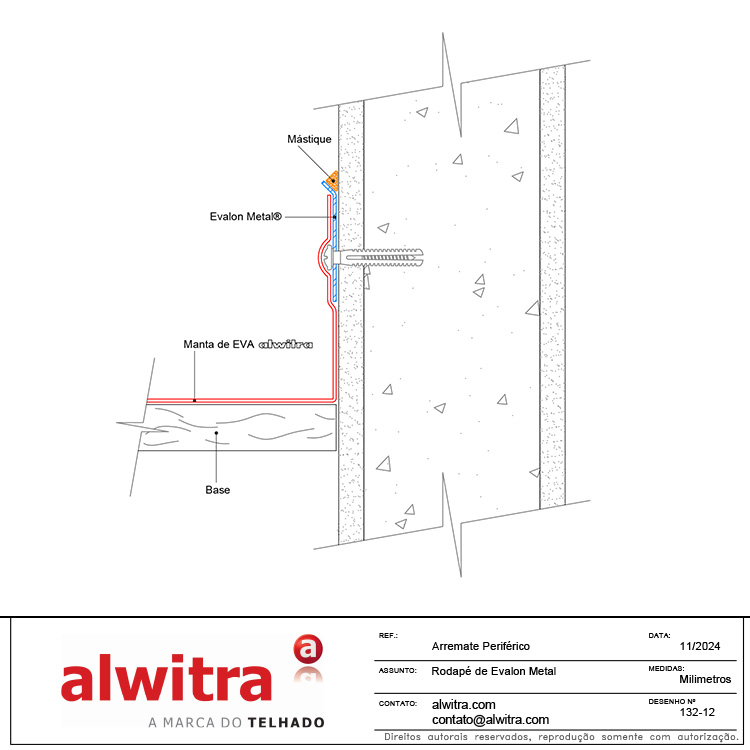

132-12 - Rodapé de Metal Evalon®

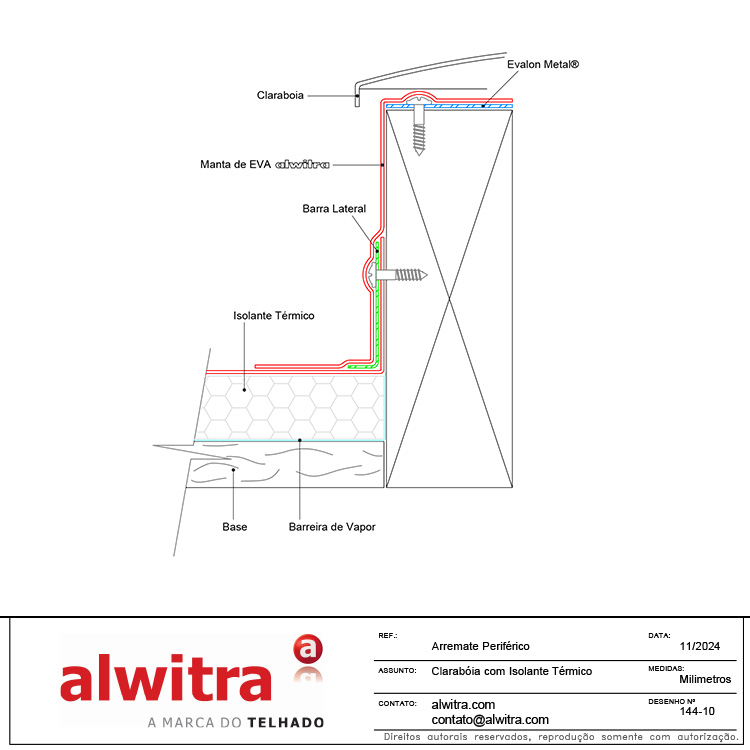

144-10 - Claraboia com isolante térmico
145-06 - Claraboia

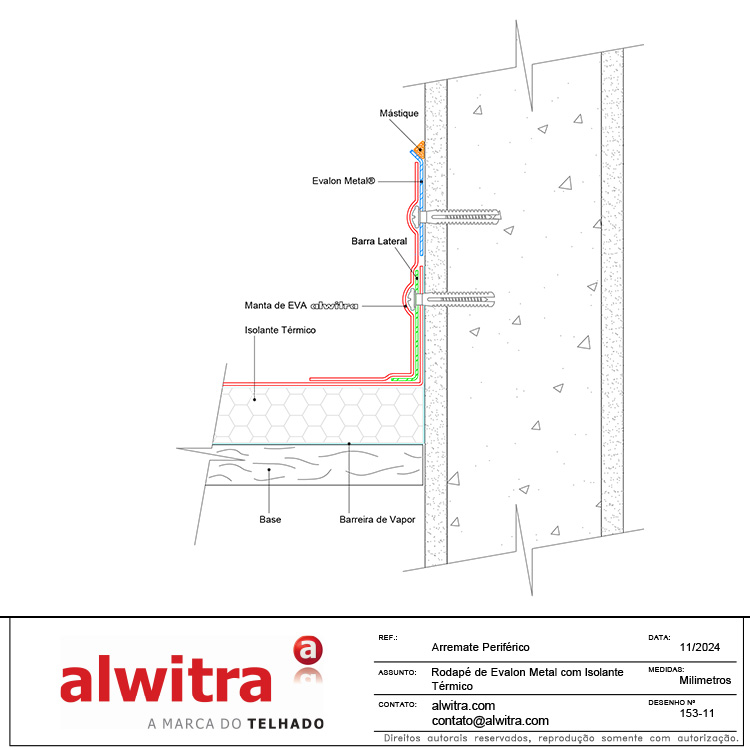

153-11 - Rodapé com isolante térmico e Metal Evalon®

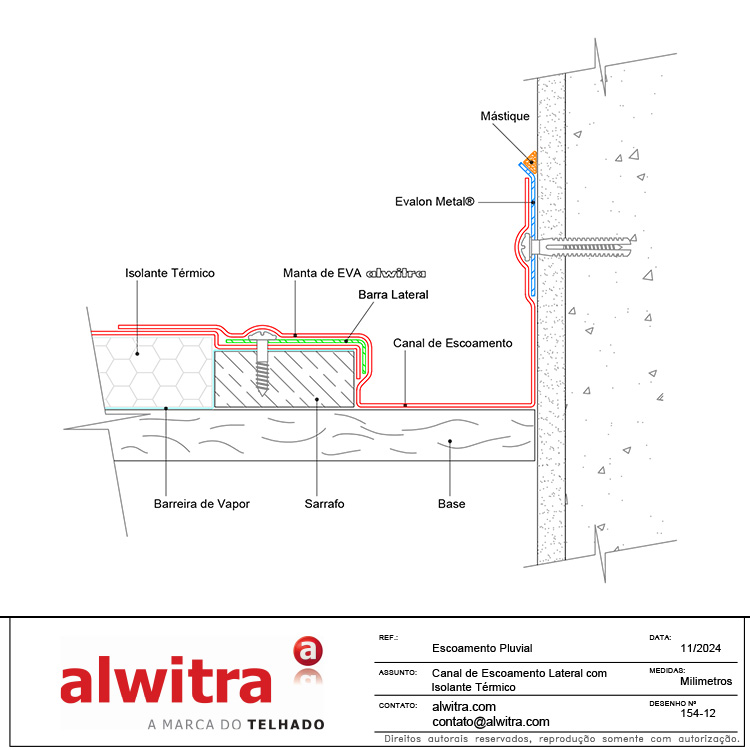

154-12 - Canal de escoamento lateral com isolante térmico
157-10 - Borda livre c/ isolante e rufo de Metal Evalon®
161-12 - Canal de escoamento central com isolante térmico
